氣體感測器 K903

◆尺寸示意圖

氣體感測器敏感部分是一個微型球體，內嵌加熱絲 和金屬電極，
這種敏感元件安裝在有防爆功能的雙層 100 目不銹鋼網的金屬殼內。（如圖 1）

待測酒精氣體濃度的變化會引起敏感材料電阻的變化，進而導致負載電阻上的電壓發生變化。
為了使感測器發揮理想的功能，加熱電壓、回路電壓和負載電阻需滿足規格所示的標準工作條件。
在正常檢測前需給感測器施加 5-10 秒鐘 2.2±0.2V 的高電壓，以使感測器儘快穩定並進入工作狀態。

◆產品特性

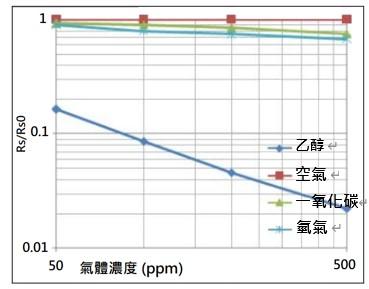

1.靈敏度特性

2.不同濃度變化曲線

3.溫濕度變化曲線

4.回應恢復曲線

5.長期穩定性曲線

◆注意事项

1.禁止施加高電壓

如果施加的電壓高於規定值，會引起感測器損壞，並引起感測器敏感性下降。

2.禁止暴露於可揮發性矽化合物蒸汽中

避免暴露於矽粘接劑、髮膠、矽橡膠、膩子或其它存在可揮發性矽化物的場所。
如果感測器的表面吸附了矽化合物蒸汽，感測器的敏感材料會被矽化合物分解形成的
二氧化矽包裹，抑制感測器的敏感性，並且不可恢復。

3.禁止接觸高腐蝕性的環境

如果感測器暴露在高濃度的腐蝕性氣體（如 H2S，SOX，Cl2，HCl 等）中，不僅
會引起加熱材料及感測器引線的腐蝕或破壞，並會引起敏感材料性能發生不可逆的劣變。

4.禁止受到堿、鹼金屬鹽、鹵素的污染

如果被鹼金屬尤其是鹽水噴霧污染後，或暴露在鹵素如氟利昂中，也會引起性能劣變。

5.禁止接觸到水或氣體液體

濺上水或浸到水中會使敏感材料脫落，導致感測器性能變化或失效。

6.禁止結冰

水在感測器敏感材料表面結冰會導致敏感層碎裂而喪失敏感特性。

7.禁止將電壓加錯管腳

感測器 1-3 管腳之間加 0.9V±0.1VDC 的加熱電壓，
過高會損壞感測器甚至燒斷電極
2腳和1腳或3腳之間加 3.0V±0.1VDC 的測試電壓。

8.避免凝結水

室內使用條件下，輕微凝結水對感測器性能會產生輕微影響。
但是，如果水凝結在敏感層表面並保持一段時間，感測器特性則會下降。

9.避免處於高濃度氣體中

無論感測器是否通電，在高濃度氣體中長期放置，均會影響感測器特性。
如用打火機氣直接噴向感測器，會對感測器造成極大損害。

10.避免長期貯存

感測器在不通電情況下長時間貯存，其電阻會產生可逆性漂移，這種漂移與貯存環境有關。
感測器應貯存在不含可揮發性矽化合物的密封袋中。經長期貯存的感測器，
在使用前需要更長時間通電以使其達到穩定。

貯存時間及對應的老化時間建議

11.避免長期暴露在極端環境中

無論感測器是否通電，長時間暴露在極端條件下，
如高濕、高溫或高污染等極端條件，感測器性能將受到嚴重影響。

12.避免振動感測器

頻繁、過度振動會導致感測器內部引線產生共振而斷裂。
在運輸途中及組裝線上使用氣動改錐/超聲波焊接機會產生此類振動。

13.避免受到衝擊

如果感測器受到強烈衝擊或跌落會導致其引線斷裂。

14.使用條件

手工焊接為最理想的焊接方式，建議焊接條件如下：
