VT 系列

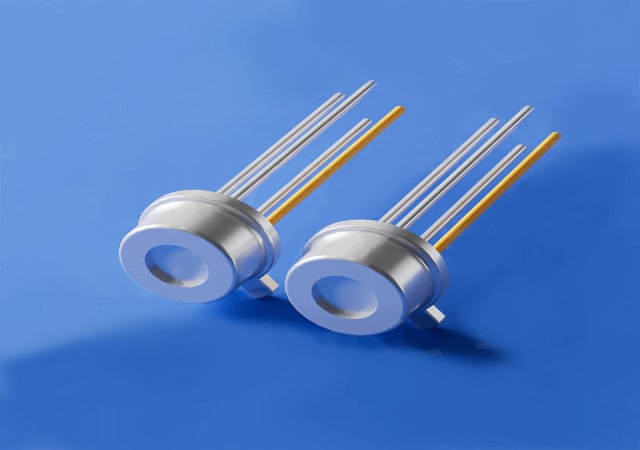

類型 P10-755
產品介紹：
作為一種紅外溫度感測器，
熱電堆可直接感應紅外熱輻射，把熱量轉化為電信號，
不需要直接接觸被測物體就可以快速測得物體表面溫度，
封裝在熱電堆裡的NTC熱敏電阻是用來測量熱電堆的環境溫度，
並用它作為溫度基準的。
產品特點：
1.MEMS熱電堆晶片
2.TO-46封裝
3.高靈敏度
4.(5.5um)長波通濾光片
5.高精度NTC
◆產品應用
-非接觸式溫度測量
-生產製造溫度連續監控
-耳溫計、額溫計
-消費類電子產品
-家用电器温度测量
◆最大額定溫度
| 參數 | 數值 | 單位 |
| 工作溫度 | -30~100 | ℃ |
| 儲存溫度 | -40~125 | ℃ |
◆產品規格
| 參數 | 數值 | 單位 | 條件 |
| 晶片面積 | 1.1*1.1 | mm2 | |
| 薄膜面積 | 0.75*0.75 | mm2 | |
| 視場 | 83 | ° | 50% 最大信號 |
| 熱電堆阻值 | 54±10% | kΩ | 環溫25℃ |
| 雜訊電壓 | 30±2 | nV/Hz1/2 | 環溫25℃ |
| 雜訊等效功率 | 0.37 | nW/Hz1/2 | 500K/1Hz |
| 回應率 | 81 | V/W | 500K,5.5um(長波通) |
| 電阻溫度係數 | 0.1 | %/℃ | 25℃/50℃ |
| 時間常數 | 20 | ms | |
| 探測率 | 5.9E+07 | cmHz1/2/W | 500K,1Hz |
| NTC 阻值 | 100±3% | kΩ | 25℃ |
| NTC B值 | 3950±1% | K | 25℃/50℃ |
◆典型性能曲線
◆光學特點
| 參數 | 數值 | 單位 | 條件 |
| 視場角 | 83 | ° | 50%最大信號 |
◆濾光片規格
| 數值 | 單位 | 條件 | |
| 透過波長範圍 | 5.5~14 | um | 長波通 |
| 平均透過率 | ≧80 | nm | 5.5~14um |
| 平均截止率 | 1 | % | <5um |
◆電氣連接
| 引腳 | 1 | 2 | 3 | 4 |
| 定義 | 熱電堆+ | NTC+ | 熱電堆- | GND |
◆尺寸示意圖
◆NTC R-T表
