VT 系列
類型 SRT0113

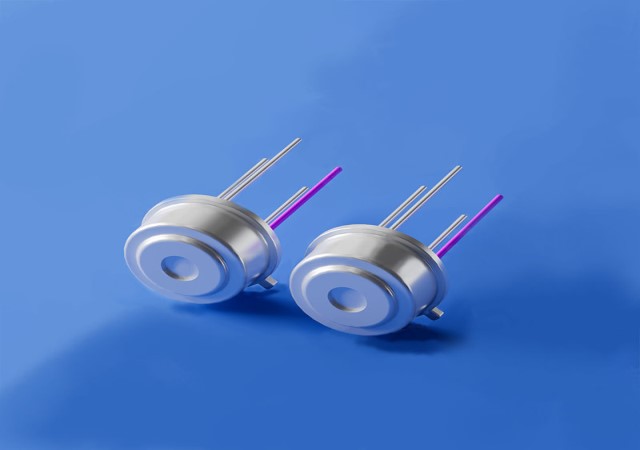

產品介紹：
作為一種紅外溫度感測器，
熱電堆可直接感應紅外熱輻射，把熱量轉化為電信號，
不需要直接接觸被測物體就可以快速測得物體表面溫度，
封裝在熱電堆裡的NTC熱敏電阻是用來測量熱電堆的環境溫度，
並用它作為溫度基準的。
產品特點：
1.TO-39 封裝，小視角
2.全集成數字紅外熱電堆
3.I2C 介面內部自動補償溫度
4.(2.6V至5.5V) 單電源連續運行
5.穩定性好工作溫度：-20℃~85℃
6.可設置的信號採樣速度：可調 16 階速度(0.02Hz~2KHz)
7.內建高精度 20-Bit Sigma delta ADC, ENOB可達 16-bit
8.測溫範圍：-20~+250℃
9.測溫精度：100℃以下±1℃， 100℃以上± 2%；
晶片睡眠模式電流(2μA @ 25˚C/VDD=3V)
◆產品應用
-非接觸式溫度測量
-耳溫、額溫等紅外體溫測量
-生產過程的連續溫度控制
-人體存在式檢測
-舒適性指數測量
-電力管理系統
-家用電器（空調、護髮吹風機、煙機等）溫度測量與控制
-互動式電源控制
-生產過程的連續溫度控制
-照明單元控制

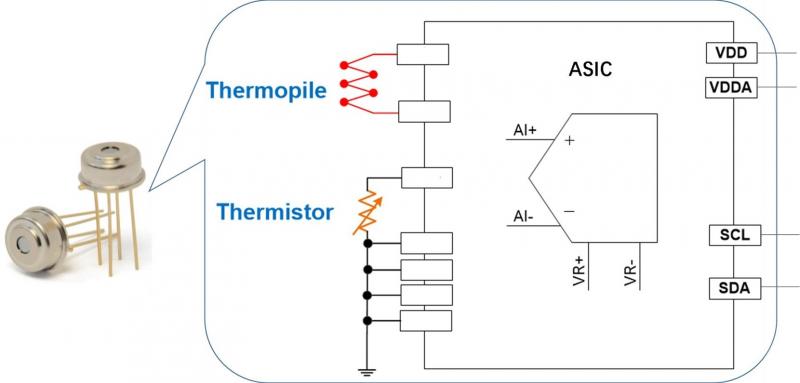

◆功能框圖
感測器被封裝在具有 4 個引腳的密閉金屬腔體中，所用材料符合 RoHS 相關要求，工作在-20~85℃溫度範圍內。
◆產品規格
| 參數 | 最小值 | 單位 | 典型值 |
| 熱電堆敏感面積 | / | mm2 | 0.7×0.7 |
| 視場角 | Degree | 54 | |
| 供電電壓範圍 | 2.6 | V | |
| 供應電流 | / | μA | / |
| 工作溫度範圍 | -20 | ℃ | / |
| 儲存溫度範圍 | -40 | ℃ | / |
| ESD 額定功率 | / | V | ±4000 |
| 濾光片波長範圍 | 5.5 | μm | / |
| 測溫範圍 | -20 | ℃ | |
| 測溫精度 | / | ℃ | ±1℃大於100測溫範圍的±2% |
| 參數 | 最小值 | 單位 | 典型值 |
| 熱電堆敏感面積 | / | mm2 | 0.7×0.7 |

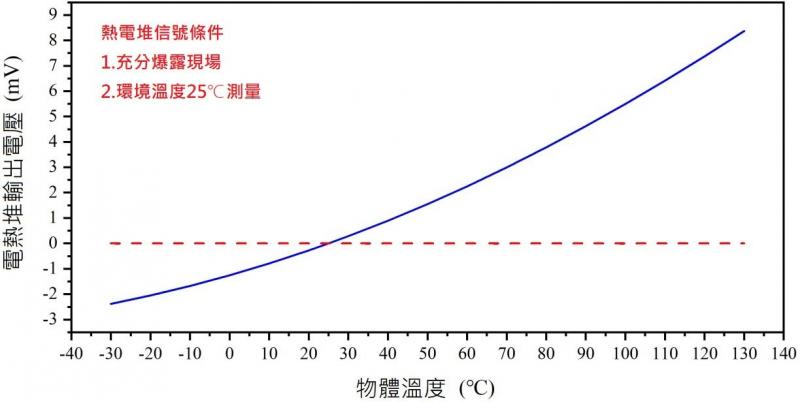

◆典型性能曲線

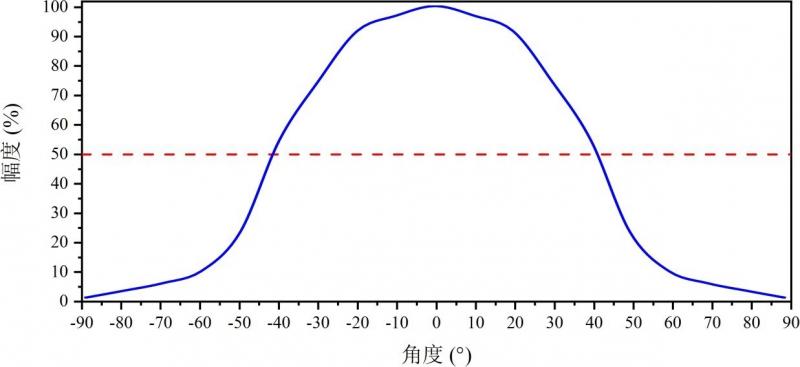

◆光學特點
| 參數 | 數值 | 單位 | 條件 |
| 視場角 | 83 | ° | 50%最大信號 |

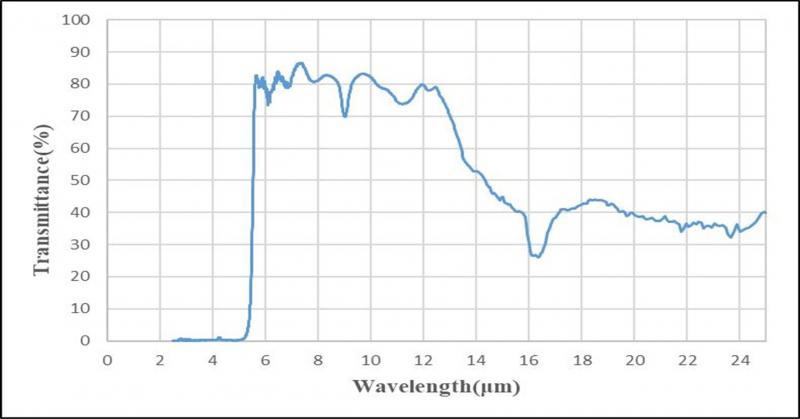

◆濾光片規格
| 數值 | 單位 | 條件 | |
| 透過波長範圍 | 5.5~14 | um | 長波通 |
| 平均透過率 | ≧80 | nm | 5.5~14um |
| 平均截止率 | 1 | % | <5um |
◆電氣連接
| 引腳編號 | 引腳定義 | 功能 |
| 1 | SCL | I2C 通信 |
| 2 | SDA | I2C 通信 |
| 3 | VDD | 設備供電 |
| 4 | VSS/GND | 接地 |

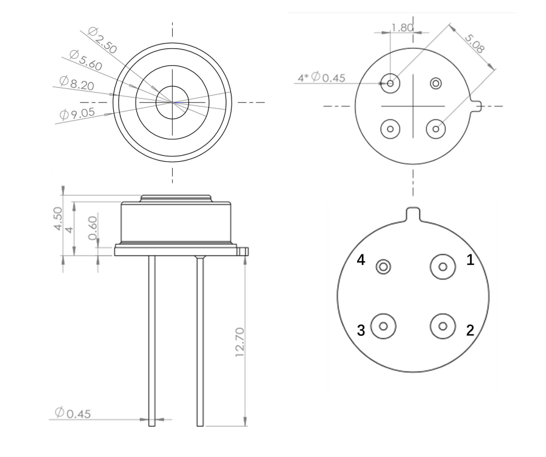

◆尺寸示意圖
