VT 系列
類型 IR-IIC
產品介紹： VT R-IIC 是一款數位式紅外測溫模組，集成自研 MEMS 熱電堆紅外感測器和 32 位元嵌入式微處理器晶片，搭載低雜訊放大器、18 位 A/D 轉換器以及 DSP 處理單元等元件，通過 IIC 介面進行數位輸出，人體測溫精度可達 0.2℃。
產品特點：
1.MEMS 熱電堆紅外感測器
2.內置 DSP 數位信號處
3.低功耗節能工作模式
4.出廠校準的測溫範圍和精度：
人體測溫：29℃~ 40℃(±0.2 ℃)
物體測溫：0℃ ~ 100℃(±1 ℃)
5.適用于不同應用領域多種封裝
6.易於系統集成和降低應用成本
7.IIC 數字匯流排界面
8.(3V～3.3V) 輸入電壓
◆產品應用
-高精度無接觸溫度測量
-醫用體溫測量
-車用空調控制和玻璃防霧安檢
-工業移動元件溫度控制
-印表機、影印機溫度控制
-家電溫度控制、安全監控
-移動物體探測、熱動繼電器警報
-住宅、商業和工業建築的空調溫度感應元件
◆產品參數
| 參數 | 參數值 | 描述 |
| 測溫範圍 | 29 ℃ ～ 40 ℃（人體測溫） 0 ℃ ～ 100 ℃（物體測溫） |
|
| 工作溫度範圍 | 0 ℃ ～ 65 ℃ | |
| 測溫精度 | ± 0.2 ℃（人體測溫） ± 1 ℃（物體測溫） |
一個 sigma 統計 |
| 輸入工作電壓 | 3 V ～ 3.3 V | |
| 測溫視場 FOV | 90° | 可以按需求定製 |
| 幾何尺寸 | 14 mm * 36 mm | |
| 介面管腳 | 1.GND（接地） 2.TXD（UART 資料發送） 3.RXD/SDA（UART 資料接收/IIC 資料交換） 4.SCK（IIC 時鐘輸入） 5.VDD（3 V ～ 3.3 V DC 輸入） |
預設定 IIC 匯流排， UART 可以按需求定制 |

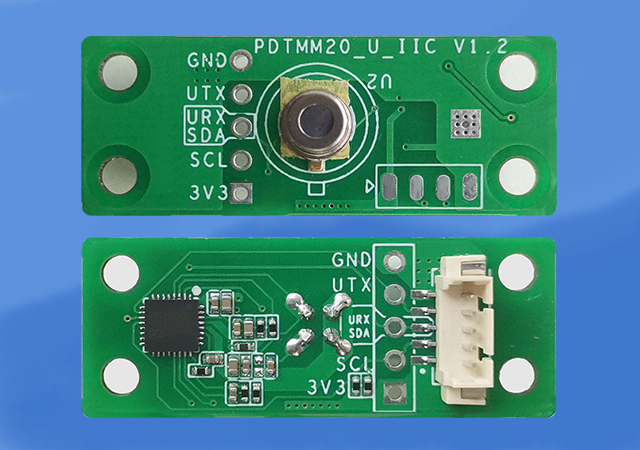

◆模組結構和應用示意圖

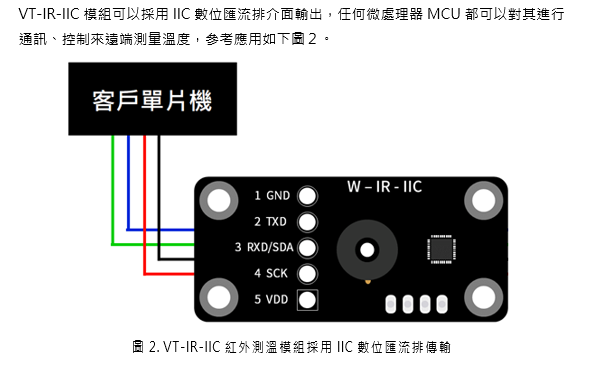

◆應用示意圖
◆注意事項
1.在應用設計中需要注意上述精度是當感測器在熱平衡條件下才能保證，如下因素會造成
溫差：感測器背部的熱電子，感測器背部或旁邊的加熱器/冷卻器造成感測器短時間內熱平衡破壞。
2.傳感器具有一定的測量視場（FOV）範圍，應用設計時要注意視場內的被測物體溫度
基本均勻。感測器視窗有用以阻礙可見光和近紅外光輻射的光學濾波器（可傳播長波）集成在封裝內抵禦環境光造成的影響。濾波器的波長通帶為 5.5 μm ～ 14 μm。
3.VT-IR-IIC 紅外測溫模組支援用戶的二次開發，模組的測量結果，工作狀態和故障等可由數位匯流排讀取，同時測量方式，DSP 功能等可以使用者通過匯流排設置。
