VTMX 系列
類型 33A
產品介紹：

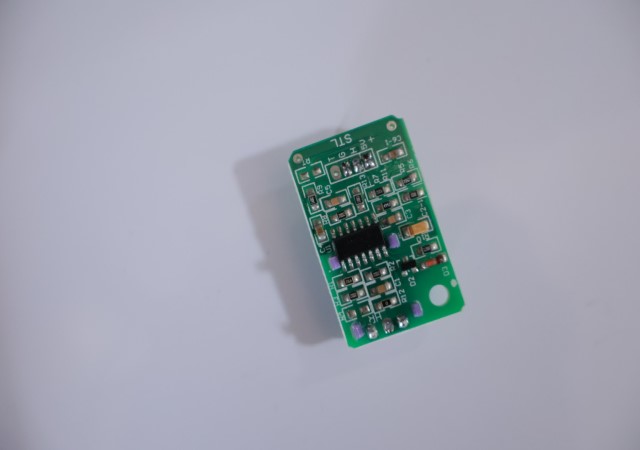

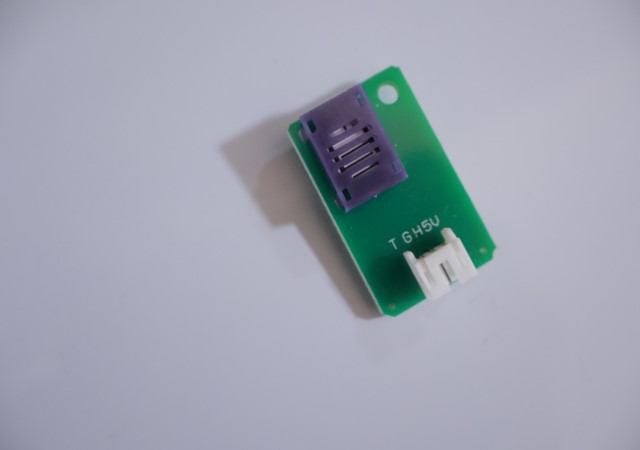

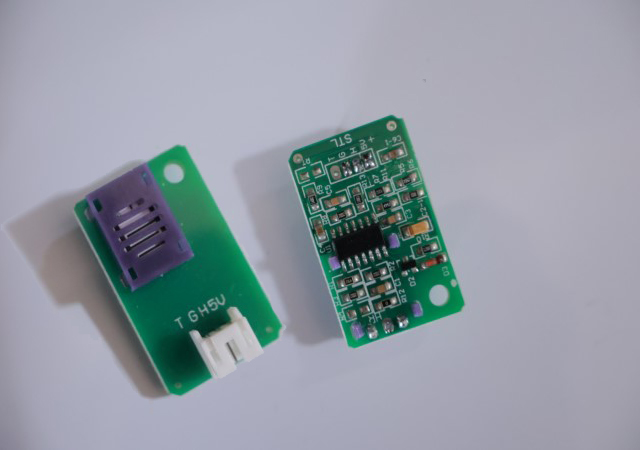

VTMX-33A 模塊由 VTCX-U6A 傳感器和集成電路組成，
可提供 0-100%RH 的線性直流電壓，以方便用戶應用 VTCX-U6A 傳感器。
它們專為使用電器和控制器而設計。
產品特點：
1.寬濕度操作範圍
2.線性直流輸出
3.操作簡單
4.長期穩定性
5.小而經濟
◆產品應用
-空調，加濕器，除濕機。
-濕度控制器，濕度變送器。
-濕度計，濕度記錄儀。
-複印機。
-時鐘，天氣預報晴雨表。
◆電氣特性
| 2-1 | 感測元件（濕度） | Humidity sensor “ UTCX-U6A | ||||||
| 2-2 | 電源電壓(Vin) | 5VDC±5% | ||||||
| 2-3 | 電流消耗 | 5mA max:(2mA avg) | ||||||
| 2-4 | 工作範圍 | |||||||
| 溫度 | 0 to 60℃ | |||||||
| 濕度 | 95%RH or less | |||||||
| 2-5 | 貯存 | |||||||
| 溫度 | -20 to 60℃ | |||||||
| 濕度 | 95%RH or less | |||||||
| 2-6 | 濕度傳輸範圍 | 30 to 90%RH | ||||||
| 2-7 | 準確性 | |||||||
| 濕度 | ±5%RH (at 25℃,60%RH,Vin=5.00VDC) | |||||||
| 2-8 | 濕度輸出0~3.3V訊號（參考：圖2.8-1） | at25℃,Vin=5.00VDC (Output Impedance approx:5KΩ) |
||||||
| 2-施 |
濕度(%RH) |
30 | 40 | 50 | 60 | 70 | 80 | 90 |
| 輸出電壓(V) | 1.00 | 1.32 | 1.65 | 1.98 | 2.31 | 2.64 | 2.97 | |

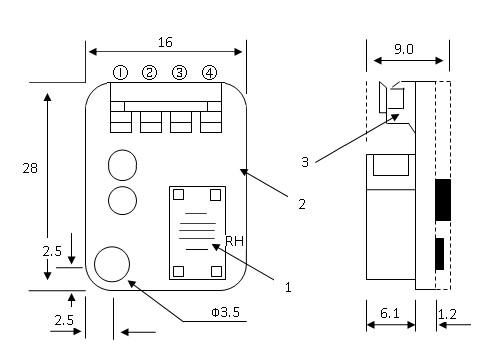

◆配置及尺寸（單位：mm）
●端子連接
| 終端 | 內容。 (4Pin間距：1.25mm) |
| 1 | 電源 +5V 直流 |
| 2 | 濕度輸出 |
| 3 | GND. |
備註：請注意電源和GND極性位置。 4.從VTMX-33A訂購的是標準模塊，標準3針(pitch＝1.25mm)端子電壓輸出濕度連接器。
| VTMX-33A 設定定義。 | |
| 輸入電壓 | 5V |
| 濕度輸出電壓 | 0~3.3V |
| 溫度輸出 | NA |
| 端子連接器 | 3 pins(2211R-03G-LP, Pitch＝2.54mm). |
| 準確性 | ±5%RH(at 25℃,60%RH) |
◆典型應用

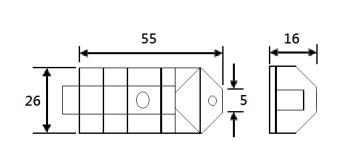

VTMX -33AB 模塊外殼（可選附件）如下圖： 材質：ABS 顏色：灰色 尺寸：55ⅹ26 × 16
