VT 系列
類型 P31-A

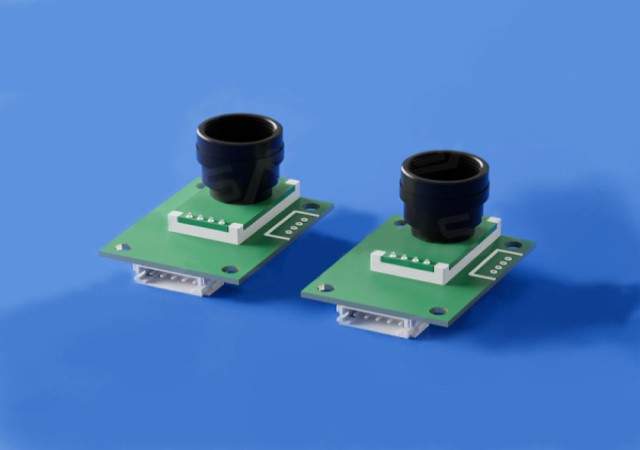

產品介紹：
VT P31-A 紅外測溫模組集成了(M.E.M.S)紅外熱電堆溫度感測器、低雜訊儀錶放大器(PGA) ,
16位元Σ-Δ ADC，用於數位運算和溫度校準的低功耗 MCU。
支持對感測器的零點、靈敏度的溫度漂移進行校準，數位校準精度可達0.1℃以內。
校準參數保存在MCU非動態記憶體中，並通過內置DSP即時進行計算。
葳德士先端的演算法專業知識保證了遠距離下溫度測量的準確性。同時支援UART和I2C數位
輸出，使客戶能夠快速、方便地使用測溫功能，大幅提高了開發效率。
產品特點：
1.MEMS熱電堆技術
2.體溫模式補償演算法
3.＜3.5 mA 超低功耗
4.(4.5~5.5 V )可用電池供電
5.完整出廠校準（+/- 0.3C 用於體溫模式）
6.遠距離測溫（DS 比 5:1）
7.UART 和 I2C 數位輸出
8.優異的長期穩定性
◆產品應用
- 人臉識別機
- 考勤機
- 測溫門
- 安檢
◆串口通訊協定
| 串列傳輸速率 | 數據位 | 校驗位 | 停止位 |
| 9600 | 8 | None | 1 |
◆產品參數
| VT YP31-A | |
| 測溫範圍 | 體溫模式 32~42.5 ℃，物表模式 0~300 ℃ |
| 準確度 | ± 0.3C 用於體溫模式+/- 1C 或者 +/- 1% m.v 用於物表模式 |
| 數字解析度 | 0.1 ℃ |
| 測量週期 | 0.5 s |
| 供電電壓 | 4.5~5.5V |
| 工作電流 | ＜2 mA |
| 輸出信號 | UART, II2C |
| 通訊電平 | TTL 3.3 V |
| 溫度補償 | 10.0 ~ 40.0 °C |
| 視角 | 12.4度 |
| 光譜回應 | 5.5-14 μm |
| 長寬高尺寸 | 34×26×25 mm |
| 工作溫度範圍 | 0-50 ℃ |
| 工作濕度範圍 | 0-95%RH 無凝露 |
◆資料包結構
- 數據包頭---MSB---LSB---SUM---結束符
- 資料包頭為指令符: 0x4C, 0x4D, 0x66, 0x53, 0x54 MSB: 附帶 16bit 資料的高位元組
- LSB：附帶 16bit 資料的低位元組
- SUM: 資料包頭+MSB+LSB (SUM 是求和的低位元組)結束符：0x0D
| 序號 | - 功能 | 指令符 | 16bit 數據 | SUM | 結束符 | |
| 包頭 | MSB | LSB | 包頭+MSB+LSB 求和的低位元組 | 0x0D | ||
| 1 | 以模組儲存的發射係數值，讀目標物體溫度值 | 0x4C | 0xAA | 0x55 | ||
| 2 | 人為設定發射系數值，讀目標物體溫度值 | 0x4D | 0x0A~0x64 | |||
| 3 | 讀模組內部溫度值 | 0x66 | 0x55 | |||
| 4 | 更改模組儲存的發射系數值 | 0x53 | 0x0A~0x64 | |||
| 5 | 讀取模組儲存的發射系數值 | 0x54 | 0x55 | |||
◆功能示例
1.以模組儲存的發射系數值，讀目標物體溫度值
-示例
PC 通過串口發送命令：
0x4C, 0xAA, 0x55, 0x4B, 0x0D
模組通過串口返回資料：
0x4C, 0x14, 0x2A, 0x8A, 0x0D
0x14 和 0x2A
即是測得目標溫度值的資料，計算方法如下：
a. 0x142A 轉成浮點數得到 5162；
b. 5162/16 = 322.625；
c. 322.625-273.15 = 49.475；
目標溫度為 49.475 ℃
2.人為設定發射系數值，讀目標物體溫度值
人為設定發射系數值放在 LSB 位元組, 資料範圍是 10~100
（0x0A~0x64，代表發射率為 0.10~1.00）,
超出範圍的其他設定值無效，模組將以發射系數值 95，即發射率 0.95，進行計算。
-示例
PC 通過串口發送命令：
0x4D, 0xAA, 0x64, 0x5B, 0x0D
（設定發射系數值為 100，0x64，即發射率 1.00）
模組通過串口返回資料：
0x4D, 0x14, 0x2A, 0x8B, 0x0D
溫度計算方法同上。49.475 ℃
3.讀模組內部溫度值
-示例
PC 通過串口發送命令：
0x66, 0xAA, 0x55, 0x65, 0x0D
模組通過串口返回資料：
0x66, 0x12, 0xC3, 0x3B, 0x0D
溫度計算方法同上。27.037 ℃
4.更改模組儲存的發射系數值
欲寫入模組儲存的發射系數值放在 LSB 位元組,
資料範圍是 10~100 (0x0A~0x64,代表發射率 0.10~1.00)
超出範圍的其他設定值無效，模組默認發射系數值 95，即發射率 0.95。
模組返回實際寫入的發射系數值。
-示例 1
PC 通過串口發送命令：
0x53, 0xAA, 0x64, 0x61, 0x0D
（欲寫入模組儲存的發射系數值為 100，範圍內正常數值，0x64，即發射率 1.00）
模組通過串口返回資料：
0x53, 0x55, 0x64, 0x0C, 0x0D
（實際寫入的發射系數值為 100， 0x64，即發射率 1.00）
-示例 2
PC 通過串口發送命令：
0x53, 0xAA, 0xFF, 0xFC,0x0D
（欲寫入模組儲存的發射系數值為 255，非範圍內數值，0xFF，寫入不成功，模組默認發射
系數值 95，即發射率 0.95）
模組通過串口返回資料：
0x53, 0x55, 0x5F, 0x07, 0x0D
（實際寫入的發射系數值為 95， 0x5F，即發射率 0.95）
5.讀取模組儲存的發射系數值
-示例
PC 通過串口發送命令：
0x54, 0xAA, 0x55, 0x53, 0x0D
模組通過串口返回資料：
0x54, 0x55, 0x64, 0x0D, 0x0D
（模組儲存的發射系數值放在 LSB 位元組, 當前儲存的發射系數值為 100，0x64，即發射率 1.00）

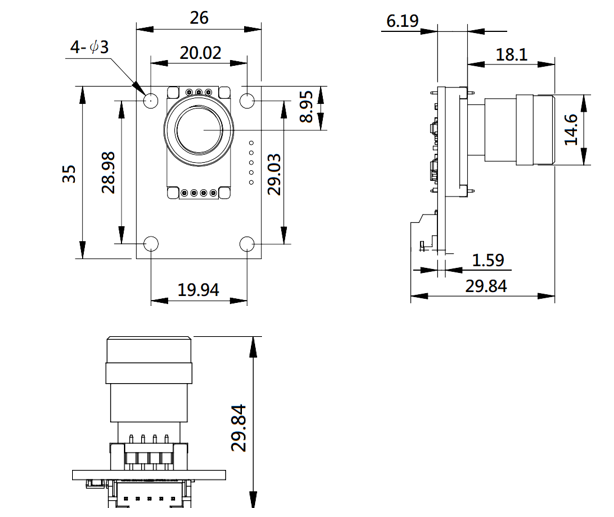

◆尺寸示意
◆ 引腳圖示
| 序號 | 數據位 |
| 1 | Vin |
| 2 | GND |
| 3 | Host-TX |
| 4 | Host-RX |
| 5 | NC |
