VT 系列
類型 P12-HC
產品介紹：
VT P12-HC 是採用CMOS-MEMS技術製作的新型碳氫（HC）NDIR探測器，
具有高紅外響應率、高重複性和高可靠性等特點。
探測器採用TO-39 金屬管殼封裝，內置高精度熱敏電阻晶片，
可對環境溫度進行補償。
並且配置兩個紅外濾光片視窗（透過率曲線如下圖所示），
雙通道探測，可抵消環境對探測器的影響，
可廣泛用於HC NDIR氣體檢測和光譜分析。
●其他濾光片，如：檢測CH4 用3.3 μm 透過濾光片，根據需求可定制。
產品特點：
1.高紅外回應率，高信噪比
2.雙窗口封裝，高可靠性
3.抗電磁干擾
4.包含環境溫度補償的高精度熱敏電阻
◆產品應用
-NDIR HC 氣體探測器
-碳氫鍵化合物氣體
（如：製冷劑）監控
◆產品規格
| 參數 | 符號 | 典型值 | 單位 | 條備註件 |
| 晶片電阻 | RTP | 84±10 | KΩ | 25℃ |
| 電阻溫度係數 | TCRTP | 0.02 | %/K | 25℃ |
|
信號電壓 |
Vs | 55 | μV | MET Sensor test set-up: IR source Axetris-EMIRS200,6.5 V, 4 Hz, distance 15 mm |
|
信號電壓 |
Vs | 80 | μV | |
| 回應時間 | t | 13 | ms | |
| 等效雜訊電壓 | VN | 37 | nV/Hz1/2 | 25℃ |

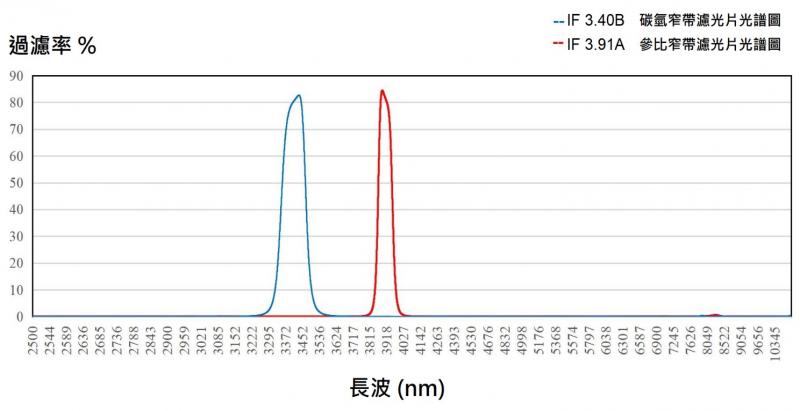

◆濾光片光譜特性
| 红外通道 Filter1 F3.91 | ||||
| 參數 | 符號 | 典型值 | 單位 | 備註 |
| 中心波長 | CWL | 3910±40 | nm | |
| 半波寬 | HPB | 90±20 | nm | |
| 峰值透過率 | T Peak | >75 | % | |
| 截止區 | T Peak | <1 | % | From UV to Band Pass |
| T average | <0.1 | % | ||
| 紅外通道 Filter2 F3.40 | ||||
| 參數 | 符號 | 典型值 | 單位 | 備註 |
| 中心波長 | CWL | 3400±30 | nm | |
| 半波寬 | HPB | 120±20 | nm | |
| 峰值透過率 | T Peak | >80 | % | |
| 截止區 | T Peak | <1 | % | From UV to Band Pass |
| T average | <0.1 | % | ||
◆最大額定溫度
| 參數 | 數值 | 單位 |
| 工作溫度 | -40~100 | ℃ |
| 儲存溫度 | -40~100 | ℃ |
◆尺寸示意圖
◆ NTC R-T表
| Resistance | 100k Ohms at 25deg. C | Resistance Tolerance | + / -3% |
| B Value | 3950K at 25/50 deg. C | B Value Tolerance | + / - 1% |
